E資格（JDLA Deep Learning for ENGINEER）の範囲を、数式の要点と、数式・図・数値が連動して動く図でまとめたノートです。試験直前の見直しに使えるよう、文章は短く、式を中心にしています。式を眺めて分からなかったところは、スライダーを動かして確かめられます。サーバーはなく、静的ファイルを GitHub Pages に置いているだけです。

このページは、その仕組みと、作るうえで判断したことの解説です。公開している範囲は、まだ一部です（末尾の「限界と使うときの注意」を参照）。

何を作ったか

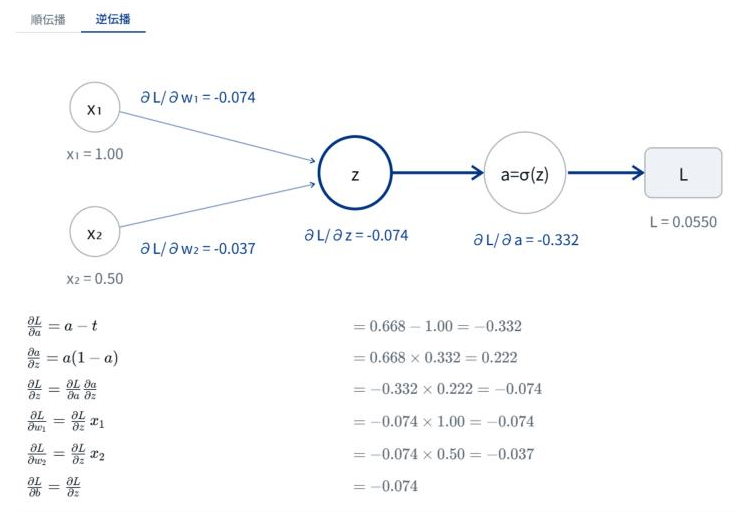

誤差逆伝播法のページにある動く図。1つのニューロンの逆伝播を、図と数式の行と代入した数値で追う。「逆伝播」に切り替え、数式の3行目（∂L/∂z）に乗せているので、対応する辺とノードが太く光っている。

1つのニューロン（シグモイドと二乗誤差）の逆伝播です。

図：順伝播の値は灰色、逆伝播で流れる勾配は紺で表示します
数式の行：左が式、右がその式に値を代入した計算です。行にマウスを乗せると、図の対応する辺とノードが光ります
スライダー：\(x_1\)・\(w_1\)・\(t\) などを動かすと、図も式の数値も同時に変わります

たとえば正解 \(t\) を出力 \(a\) に近づけると、すべての勾配が 0 に近づきます。「誤差がなければ学習は進まない」ことを、式を見るだけでなく、手を動かして確かめられます。

方針：解説本にしない

もとは、E資格（2022#1）の受験時の勉強ノートを、Qiita の記事（数学編・機械学習編・深層学習編）にまとめたものです。そこから作り直すにあたり、まず何を作らないかを決めました。

	解説本型	動くまとめノート型（採用）	実験室型
中心	文章の説明	数式の要点＋動く図	動く図
文章	多い	短い	ほぼなし
今の記事との関係	大幅に書き足す	凝縮した形は保つ	別物になる

E資格の解説本や問題集、無料の教材は、すでにたくさんあります。同じ土俵で戦うより、試験直前に1ページで見直せる凝縮ノートという形を残し、文章を増やす代わりに、式を動かせるようにすることにしました。

元の記事からは、次のように改良しています。

他サイトから引用していた図は使わず、自作のSVGと動く図に置き換える
複数の記事に散らばっている同じテーマは、1ページにまとめる
記号を統一する（損失は \(L\)、第 \(l\) 層の総入力は \(\mathbf{u}^{(l)}\)、など）
数式を見直し、誤りを直す
キーワードにあるのに本文がなかった項目を補う

全体の構成

MkDocs Material で作っています。数式は KaTeX で、動く図は素の JavaScript で描きます。フレームワークは使っていません。

docs/
  dl/                  深層学習のページ（Markdown）
  css/note.css         スタイル（動く図の色も含む）
  js/katex-init.js     数式の描画（KaTeX）
  js/widgets/
    core.js            動く図の共通部品
    gate.js            計算グラフの1ノード
    neuron.js          1つのニューロンの順伝播・逆伝播
    vanishing.js       勾配消失
    activation.js      活性化関数 f(x) と f'(x)
    temperature.js     温度つきソフトマックス

ページには、図を置く場所だけを書きます。

<div class="ew" data-widget="neuron"></div>

各 widgets/*.js は、名前を付けて図の描き方を登録します。ページを開いたとき、core.js が data-widget の名前に合う図を探して、その場所に描きます（MkDocs Material のページ遷移にも対応しています）。

ENote.register("neuron", (el) => { /* 図・数式の行・スライダーを作る */ });

数式の行と図を結ぶ

動く図で一番大事にしたのは、「数式の1行 ⇄ 図の要素 ⇄ 数値」の対応です。図の要素に data-k という印を付け、数式の行には「光らせる要素の印」を渡します。

// 図の要素（辺・ノード）に印を付ける
svg.append(E.s("line", { "data-k": "e3", ... }));
// 数式の行：左が式、右が代入した計算、hl が光らせる要素
{ tex: "\\frac{\\partial a}{\\partial z}=a(1-a)",
  num: "=" + f(a) + "\\times" + f(1 - a) + "=" + f(dad),
  hl: ["e3", "na"] }

行にマウスを乗せる（またはフォーカスする）と、core.js が data-k の一致する要素に ew-hl というクラスを付けます。図の色や太さはCSSだけで決まり、JavaScript は色を知りません。ダークモードへの切り替えにも、そのまま対応できます。

どの図も、状態はスライダーの値だけで、値が変わるたびにSVGと数式の行をまるごと描き直します。描くものは数十個の要素なので一瞬で済み、その代わり「画面だけが先に変わって、数値と食い違う」不具合が起きません。

数値の検算

動く図の数値が間違っていては意味がないので、公開前に次を確かめています。

導関数：活性化関数7種の導関数を、数値微分（\(\dfrac{f(x+h)-f(x-h)}{2h}\)）と比べ、一致することを確認しました
表の値：GELU・Swish の値域や、導関数の最大値（約 1.13・約 1.10）は、細かく刻んだ計算で求めた値と照合しました
ソフトマックス：温度 \(T\) を小さくしても桁あふれしないよう、最大値を引いてから指数をとります（結果は同じです）。スライダーを端まで動かしても、NaN や Infinity が出ないことを確かめています

元の記事の誤りを直す

元の記事の式を、そのまま信用していません。移すときは、形（次元）の検算と、教科書の定義との照合を行います。たとえば、Affine（全結合層）のバイアスの勾配です。

\[ \mathbf{Y}=\mathbf{X}\mathbf{W}+\mathbf{b}\qquad\Rightarrow\qquad \frac{\partial L}{\partial \mathbf{b}}=\sum_{n=1}^{N}\left(\frac{\partial L}{\partial \mathbf{Y}}\right)_{n,:} \]

元の記事では、この勾配が \(\partial L/\partial \mathbf{Y}\) のままでした。バイアス \(\mathbf{b}\) は全サンプルに同じ値が足されている（ブロードキャスト）ので、逆伝播ではサンプルの方向に和をとる必要があります。形で確かめると、\(\mathbf{b}\) は \(M\) 個、\(\partial L/\partial \mathbf{Y}\) は \(N\times M\) で、そのままでは合いません。

デザイン

見た目は、このサイトの決めごと（紺 1 色と無彩色のグレー、罫線より余白）に合わせました。色は 紺（#003682）とグレーだけで、色付きの枠やアイコンは使いません。動く図の中の色にも、意味を持たせています。

要素	色
順伝播の値・通常の要素	灰色
逆伝播の勾配・注目させたい値	紺
数式の行に対応して光る要素	紺の太線
棒グラフ	灰色（光ったものだけ紺）

最初は、複数の色で塗り分けた派手な版を作りましたが、見づらく、好みでもなかったため、色を絞って作り直しました。

限界と使うときの注意

公開しているのは、一部のページだけです。 深層学習の「誤差逆伝播法」と「活性化関数」の2ページで、数学・機械学習・深層学習の全範囲を順に追加していく予定です
数式は、元の記事や教科書と照合して直していますが、誤りが残っている可能性があります。 試験に使うときは、公式の教材でも確かめてください
動く図の数値は、小さな例（1つのニューロン、3クラスなど）での計算です。実際のネットワークの値ではありません
スマートフォンでは、横に長い表が表の中で横スクロールになります
自動テストはなく、確認はブラウザで行っています
